關于氣動隔膜泵的維修實戰心得

氣動隔膜泵適用于各種腐蝕性液體、帶顆粒的液體、高粘度、易揮發、易燃、劇毒的液體，可泵送出，已形成化工生產，產品質量廣受好評。氣動隔膜泵它具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的全部功能和許多輸送機械的特點。

為了幫助客戶更好的了解氣動隔膜泵的工作過程，我們將對氣動隔膜泵的工作原理進行詳細的講解!

簡而言之，在泵的兩個對稱工作腔內各安裝一個隔膜，通過中心連桿連接成一個整體。壓縮空氣從泵的空氣進口進入閥內，通過閥機構將壓縮空氣引入其中一個腔內推動腔內的隔膜運動，同時將另一個腔內的氣體排出。當?shù)竭_(dá)行程結束時，氣門機構自動將壓縮空氣引入另一個工作腔，推動隔膜作相反方向的運動，使兩個隔膜連續同步地來回運動。氣動隔膜泵由壓縮空氣驅動，在泵的中心設置空氣定向配氣閥和先導閥，稱為“空氣室”。介質流過兩個歧管和外部隔膜腔，稱為“介質腔”。一般來說，止回閥(球狀或閥瓣型)設置在每個外部隔膜腔的頂部或底部，或共用一個歧管。兩個外隔膜室通過吸口和出口接頭連接，泵為自吸式。

在運行中，配氣閥交替地控制每個隔膜的增壓。每次沖程后，閥門會自動改變位置，使空氣可以切換到另一個隔膜腔室，使兩側的隔膜腔室形成交替吸氣和壓力沖程。隔膜平行運動，空氣閥無油需求。這是泵的工作模式。清潔干燥的空氣可以提高泵的性能。

介質通過氣動隔膜泵時，止回閥開啟和關閉，使各外隔膜腔室交替灌裝和排出，止回閥對壓差產生反應。球閥可以處理含小顆粒的介質，圓盤式止回閥可以處理接近管徑的含軟顆粒的介質。

當配氣閥允許壓縮空氣進入左隔膜腔時，隔膜在壓力下被推出，形成壓力輸送行程。壓力輸送部分的介質被迫離開左外隔膜腔、止回閥和歧管，然后從泵出口流出。出口位置可以是頂部、底部或側面。當左隔膜腔在壓力下被推出時，隔膜連桿將右隔膜向內拉，止回閥內充滿流體。這個循環動作完成后,空氣閥會自動改變其分布位置切換到另一個隔膜室的空氣,并重復上述循環行動在相反的方向,也就是說,雙方的隔膜室將交變壓力喂養和液體吸收行動。

在充分了解其原理后，我們一起來探討氣動隔膜泵的維修經驗!

(1)氣動隔膜泵不工作。這種現象可能有幾種情況。一是閥芯磨損嚴重、卡死。二是軸套磨損。此時，應更換銅套。第三，中央軸兩端的螺絲掉了。第四，兩個隔膜破裂。第五、隔膜泵倒置或平放。

(2)流量減少。這種現象一般有以下幾種情況，一是進出口止回閥(塑料球)磨損較小。或者有條狀、大顆粒粘在塑料球上。其結果是當物料被吸出時，在出料口的料液被充入，當物料被排出時，料液從進料口被壓回。二是隔膜長時間拉伸變形，導致材料腔體體積減小。第三個是黑色的。厚隔膜損壞。當中軸被驅動時，它不到位。

(3)氣動隔膜泵弱，抽速變慢。這種現象一般有以下幾種情況，一是氣源壓力降低。先看進氣壓力表的壓力，壓力值4 ~ 7kg是正常的。然后檢查氣源閥的開啟位置。若通過電磁閥開啟或關閉氣源，請檢查電磁閥塑料閥片是否損壞，使塑料閥片不能完全打開。二是消聲器堵塞，使空氣不能迅速排出，導致抽氣速度減慢。第三，壓縮空氣中有太多的水或雜質。進入隔膜泵閥后，堵塞進氣口或堵塞閥芯。四是閥芯長期受沖擊閥蓋損壞泄漏。第五，泵內軸的四個密封圈磨損，出現交叉氣。

(4)進出口泄漏。首先,螺絲不收緊,第二個是密封圈變形或損壞o形環,第三是泵殼兩端不傾向于上面的洞,導致這兩個放電端口或飼料端口不在同一個平面上。

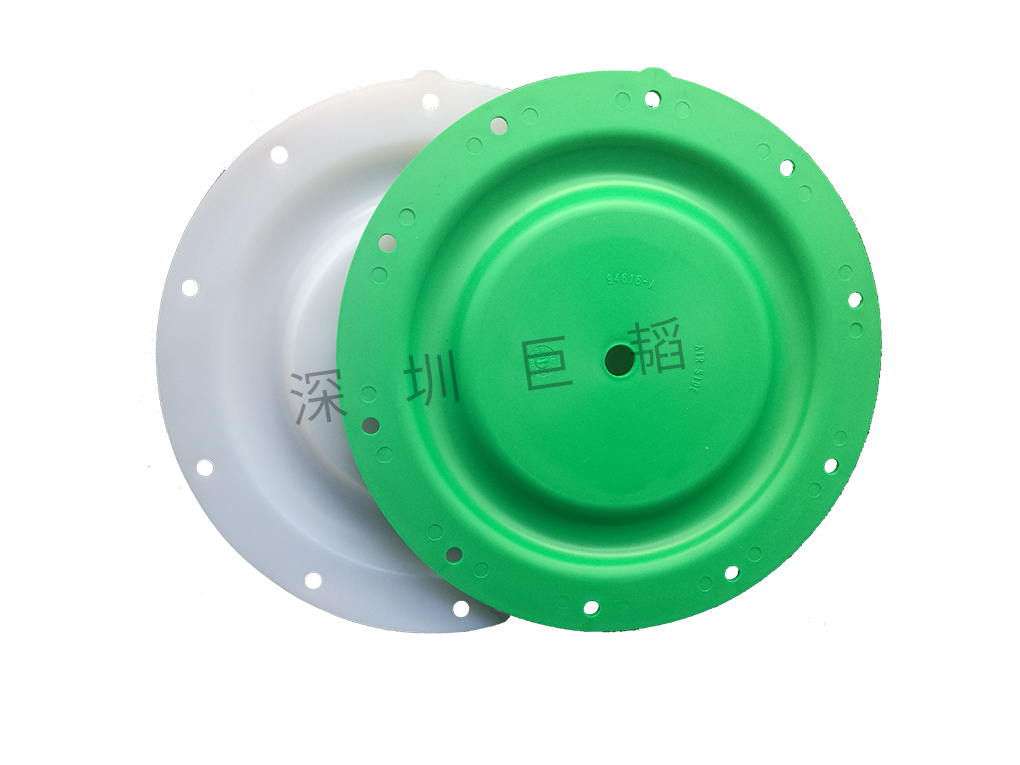

(5)氣動隔膜泵的隔膜損壞。我們一直在努力尋找一種更好的方法來盡可能延長隔膜的使用時間。通過實驗分析，我們認為對氣動隔膜泵的隔膜壓蓋的改進可以有效的增加隔膜的使用壽命，而且小小的改進確實有意想不到的效果，而隔膜的耐用性是非常重要的。

使用的事實也證明了有弧度的壓板是真正有效的。當然，合理的維護和正確的使用也可以有效的延長隔膜的使用壽命。例如，氣動隔膜泵在輸送易凝固、粘接的物料時，可進行有效的清洗。實際需要的流量揚程小于泵的參數。空氣壓力可根據需要的流量頭進行調節，也可延長隔膜的使用壽命。
